KS-WB4035S-數控液壓四輥卷板機
產品詳細信息：
主要用于鋁塑復合板，純鋁板，不銹鋼板、鋼板的卷板加工。數控機型徹底解決了只能驅動上輥、窄板越薄卷制越難的行業難題。也通過改變軸輥能夠使上輥和側輥實現較大的傾斜，從而卷制大錐度錐形筒，它操作界面清晰、操作簡單、精確，是讓您獲得到高生產率、高可靠性和有競爭力的產品。
三輥卷液壓數控板機是當今市場上最為創新的卷板機，特別適合承擔卷制厚板的重負荷工作。只需增加兩個下側輥之間的距離就可以卷制非常厚的板，事實證明通過我司數字軟件控制可變軸在實現預彎時可獲得比其他任何三輥卷板機都要短的直線段。它具有其他同類三輥卷板機所不具備的許多優越性。兩下輥可以任意一端單獨升降有利于卷制錐形和橢形圓。3輥油缸獨立控制，液壓馬達驅動齒輪箱3輥聯動，上輥根據板后自動調節轉速與兩下輥匹配。 CNC控制，自由地設定左右兩邊直線的長度、弧長、半徑程序自動控制成型。
四輥液壓數控卷板機帶有雙端預彎功能，是目前國際市場上表現最好的機型。它體現了其它機型所不具備的優勢。操作者只需確定側輥的位置，它自動對板料進行前端預彎，并留出最短的直線段，無需像單邊預彎卷板機那樣需要將板料移出、調頭和再次送入等工序，只需一次通過即可完成。兩下輥及底輥任意一端可以任意單獨升降，上輥的底部有底輥，制品精度超群，可以設定一塊板材連續多段卷彎，具有豐富的彎曲形狀。3輥油缸獨立控制，液壓馬達驅動齒輪箱3輥聯動，上輥根據板后自動調節轉速與兩下輥匹配，底輥隨上輥被動運轉。 CNC控制，自由地設定左右兩邊直線的長度、弧長、半徑程序自動控制成型。
技術參數
|
型號與參數 |
數控液壓四輥卷板機 KS-WB4035S |
|
最大卷板厚度 |
5-15mm(鋁板） 6mm(鐵板） |
|
最大卷板寬度 |
4200mm |
|
卷板速度 |
6m/Min |
|
工作方式 |
數字控制，液壓驅動 |
|
工作電壓 |
380VAC/50HZ |
|
驅動方工 |
4輥油缸獨立控制, 液壓馬達驅齒輪箱3輥聯動，第四軸獨立驅動 |
|
主電機功率 |
6Kw |
|
外形尺寸(長X寬X高) |
5600x980x1200mm |
|
機床重量 |
4800Kg |
|
功能及特點 |
兩下輥及底輥任意一端可以任意單獨升降，上輥的底部有底輥，制品精度超群，可以設定一塊板材連續多段卷彎，具有豐富的彎曲形狀。3輥油缸獨立控制，液壓馬達驅動齒輪箱3輥聯動，上輥根據板后自動調節轉速與兩下輥匹配，底輥隨上輥被動運轉。CNC控制，自由地設定左右兩邊直線的長度、弧長、半徑程序自動控制成型。 |
|
選配裝置 |
配備進料臺、裝料站和輸料裝置卷板機便成為高效率的自動卷板中心 |

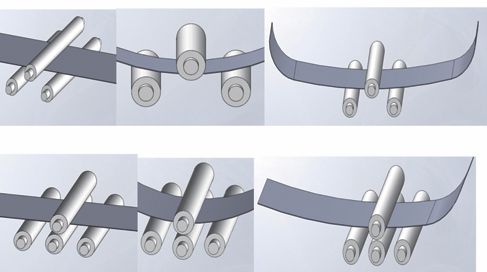

加工示意圖：
