KS-Y3303/3303C-數控型材加工中心(意式）
產品詳細信息：

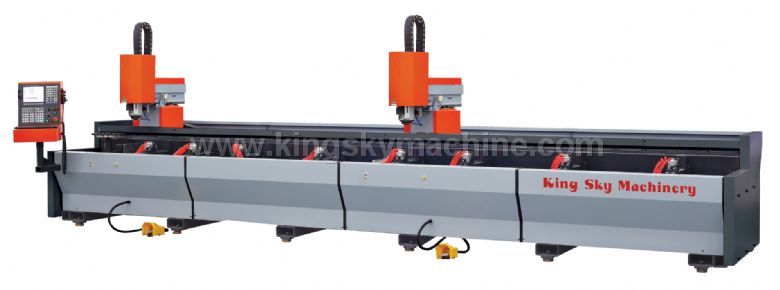

雙頭數控加工中心(意式)
產品詳細信息：
該種機型配有德國加工中心結構或意大利加工中心設計方案選擇，為CNC控制三軸聯動插補專用于加工鋁合金、PVC、普通輕型合金和鋼條等材料的有序加工。采用箱形床身與懸臂懸梁經燜火處理后由加工中心一次加工而成，主部件采用西德進口滾珠絲桿、直線導軌、齒輪齒條結合意大利“HSD”風冷電主軸，確保機床移動平穩、加工精確、工效率高、經久耐用。我司同時配置專業設計的裝夾裝置，這樣可以更好的完成各式型材加工工藝、提高加工精度和加工效率；所有運動部件均采用間歇式供給系統集中潤滑，刀具采用冷凍噴霧系統進行冷卻，提高壽命和工件的精細度；設有切屑回收箱、可移動上料工作臺、光幕防護裝置，操作環保安全、便捷。
該機具有良好的擴展性：加裝自動換刀、刀庫后即為三軸加工中心，加裝C軸為四、五軸加工中心，同時也可加裝Z、Y軸數控機頭成為雙頭數控銑、雙頭數控加工中心。
技術參數
|
型號與標準參數 |
KS-Y3303/3303C |
KS-Y3304/3304C |
KS-Y3305/3305C |
KS-Y3306/3306C |
|
最大加工長度： |
2900mm |
4000mm |
5000mm |
6000mm |
|
最大加工寬度： |
300mm | |||
|
最大加工高度： |
300mm | |||
|
主軸功率： |
6kW/7.5kW(換刀） | |||
|
刀柄： |
ISO 30 | |||
|
轉速： |
24000rpm | |||
|
X軸速度： |
60m/min | |||
|
Y軸速度： |
40m/min | |||
|
Z軸速度： |
30m/min | |||
|
重復位置精度： |
±0.05mm/m | |||
|
加工精度 |
±0.1mm/m | |||
|
主軸和換刀系統 |
風冷 | |||
|
X軸驅動方式 |
雙路德國齒輪齒條、直線導軌 | |||
|
Y/Z驅動 |
日本軸滾珠絲桿、直線導軌 | |||
|
操作系統： |
型材數控加工專家系統
讀取PLT或DXF數據自動生成加工程序/常用圖形庫自動生成加工程序/型材加工專家數據分析 | |||
|
刀具檢測 |
刀具長度自動測量/自動對刀儀 | |||
|
外形尺寸（L×W×H） |
3970×2000×2050mm |
4970×2000×2050mm |
5970×2000×2050mm |
6970×2000×2050mm |
|
額外選配功能、裝置 | ||||
|
加裝旋轉C軸： |
工件一次裝夾可實現三面加工，-90至90度，最小設定角度：0.5度，精度±0.1度 | |||
|
加裝自動換刀、刀庫 |
換刀時間5~10s，刀庫容量8+1把刀 | |||
|
加裝Z、Y軸數控臺 |
可實現二機頭Z、Y軸，同步同軌跡運動銑削作業 | |||
|
安全、防護裝置 |
工作中光電保護，銑屑回收裝置，可移動上料工作臺,裝配防護吸音板 | |||
|
夾鉗工作平臺 |
3套/4套/6套 | |||
|
刀具輔件 |
ISO30刀頭/夾頭/刀具 | |||
|
條碼掃描器和配套軟件 |
用于批量生產時自動讀入型材數據，自動執行同一個加工程序 | |||
|
機器重量 |
1500kg |
2000kg |
2500kg |
3000kg |
