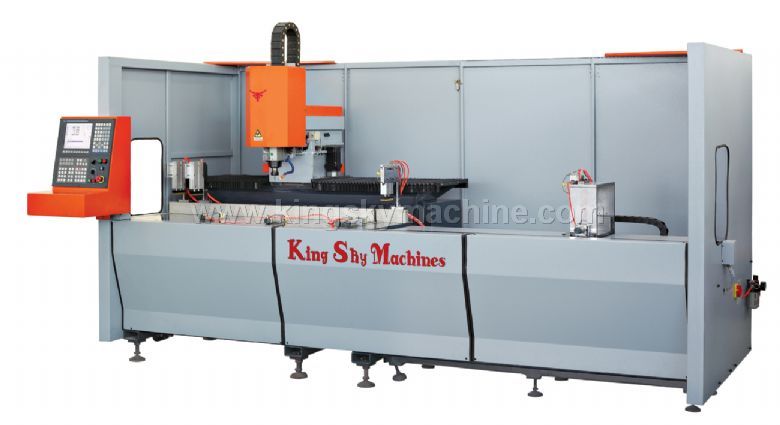

KS-XJ1533-四軸數控鉆銑切加工中心
產品詳細信息：
本機為我司獨家研制開發并申請專利,該機具有市場上同價位設備無法比擬的巨大功能與工作效率：通過我司專業開發的數控軟件不僅能單一完成切割、自動送料、三軸數控銑削作業 ，還可讓上述三功能自由組配達到完成自動送料切割機與三軸數控型材加工機械的一切功能；自動流水作業方式一次性完成送料、切割、數控銑削的有序加工，效率極高。投產以來已在從事散熱片、太陽能、電機外殼、鋁銅配件、等行業的國際企業廣泛使用并深受好評，是有著復雜配件加工要求的如：鋁幕墻配件,門窗五金配件,建筑配件,門控五金配件,家居五金配件、工業配件等加工企業最理想之設備。
該機采用意大利成熟的三軸數控型材機床的設計理念，整機身燜火后經加工中心一次加工成型。三軸聯動一軸送料插補,可實現對任意長度金屬型材進行雕銑、銑削、切斷的有序加工，選用德國硬質合金鋸片、進口導軌、絲桿；裝備氣液阻尼無級調速；自動噴油(霧狀)冷卻潤滑裝置，該機具有堅固耐用、定位精確、工作靈敏與優良的穩定性，與國際名企共同開發的控制軟件，具有自動檢測，診斷、遠程維護，升級功能，電路穩定，對作業環境適用性大；界面清晣、操作簡單便，生產效率高；勞動強度低（一人同時可負責2-3臺）；自動化程度高（一般培訓即可上崗熟練操上崗），裝配吸屑接口環保，衛生。整機總體指標達到或超過國際水平。
技術參數
|
型號與參數 |
KS-XJ1533 |
|
一次自動送料長度 |
1000 mm |
|
數控三軸加工行程 |
X：1000 Y：250 Z：200 |
|
鋸切寬度X鋸切高度 |
215×150 mm |
|
進給電機功率 |
4×750W |
|
電主軸動力頭功率/轉速 |
意大利 3-6 kW /24000rpm |
|
切割電機功率/轉速 |
2.2kW /2840rpm |
|
數控四軸進給速度 |
10-30m/min |
|
鋸切進給速度 |
進0-3m/min 返2-3m/min |
|
重復定位精度 |
±0.05mm |
|
加工精度 |
±0.1mm/m |
|
切削表面粗糙度 |
Ra12.5mm |
|
刀柄/銑刀規格 |
ISO30 |
|
鋸切刀規格 |
Ф500×Ф30×120T |
|
操作系統 |
型材數控加工專家系統
讀取PLT或DXF數據自動生成加工程序/常用圖形庫自動生成加工程序/型材加工專家數據分析 |
|
刀具檢測 |
刀具長度自動測量/自動對刀儀 |
|
工作氣壓/工作電壓 |
0.6-0.8Mpa/380V 50HZ |
|
外形尺寸（L×W×H） |
6760×2000×2300 mm |
|
額外選配功能、裝置 | |
|
加裝刀具庫 |
換刀時間5~10s 刀庫容量6把 |
|
加裝配置/刀具 |
吸塵器/備用刀具 |
|
機床重量 |
2000kg |
