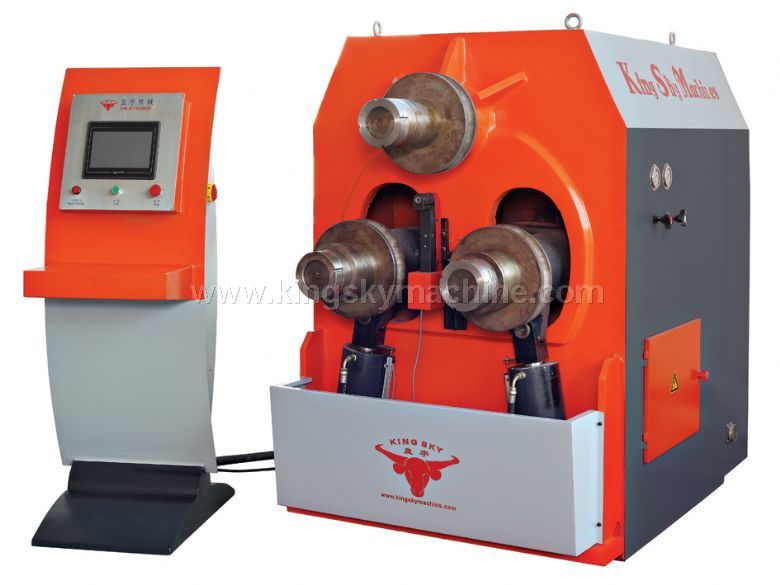

KS-W1560S/W1560S-D-數控重型液壓彎弧機
產品詳細信息：
主要針對鐵、銅、鋁材質的金屬型材，異形型材等的彎弧加工作業，是家具廠家，鐵藝工程廠家，鋁合金門窗廠家、裝飾鋼構企業彎弧工序的理想設備。數控液壓型材彎弧機是目前國際市場上表現最好、最穩定的機型，它徹底解決彎弧不準確、產品易變形、表面易出刮痕、易出折皺等彎弧行業難題，使用我廠提供的數控軟件使型材彎弧操作簡單,并且彎弧精度高，美觀，快捷。采用特殊裝置可使型材彎弧時不變形不損傷型材表面， 彩色人機觸摸屏操作自動化控制，界面清晰，操作方便簡單；進口電腦(PLC)集成程序控制，具有自動檢測，診斷功能，電路穩定性高，對作業環境適用性大，并可進行遠程維護、升級。
數控重型液壓型材彎弧機是當今國際上技術最先進的設備，可用于卷壓扁鋼、角鋼、槽鋼、方鋼、T 型鋼、UPN、方管等型材（包括不銹鋼管、黃銅或紫銅等各種材料）。特別適用于彎曲直徑500mm以上的型材圈圓，在進行預彎作業時，兩個側輥可以分別地由機器的液壓系統調節，可以配備校正輥來補償在圈圓過程中的變型，可以按用戶要求設計為既可垂直放置又可水平放置。
技術參數
|
型號與參數 |
數控重型液壓彎弧機 KS-W1560S |
數控重型液壓彎弧機 KS-W1560S-D |
|
最小彎弧半徑 |
100mm | |
|
滾輪模具最大直徑 |
300mm | |
|
滾軸直徑 |
100mm | |
|
驅動方工 |
二油缸分別控制二下輥，液壓馬達驅齒輪箱3輥聯動 | |
|
工作方式 |
數字控制，液壓驅動 | |
|
固定輪中心距 |
280mm | |
|
上輪定位精度 |
0.1mm | |
|
上輪最大行程 |
150mm | |
|
加工型材最大寬度 |
460mm | |
|
電機功率 |
7.5kW | |
|
油壓壓力 |
60T | |
|
工作電壓 |
380VAC/50HZ | |
|
外形尺寸(長X寬X高) |
1250X2450X1740mm | |
|
功能（可彎形狀） |
兩下軸繞固定軸作弧線升降運轉、一次上料可完成多種型材的彎圓和校圓。固定軸變頻電機驅動運轉、兩下軸液壓馬達驅動運轉、數控程序自動調節內外圓轉速匹配、不易打滑、薄臂型材亦可彎曲。上軸固定、兩下軸液壓驅動升降、加工效率高。結構合理、功能齊全、占地面積小。數字顯示、數控操作、操作方便。傳動平穩、采用三軸組合模具、結合調整墊壓緊。改變模具截面可加工各種在本機加工范圍內的多種型材。一些異性截面型材在彎弧過程為防止變形需進行必要填充。 |
兩下軸繞固定軸作弧線升降運轉、一次上料可完成多種型材的彎圓和校圓。固定軸變頻電機驅動運轉、兩下軸液壓馬達驅動運轉、數控程序自動調節內外圓轉速匹配、不易打滑、薄臂型材亦可彎曲。上軸固定、兩下軸液壓驅動升降、加工效率高。結構合理、功能齊全、占地面積小。數字顯示、數控操作、操作方便傳動平穩、采用三軸組合模具、結合調整墊壓緊。改變模具截面可加工各種在本機加工范圍內的多種型材。一些異性截面型材在彎弧過程為防止變形需進行必要填充。操作界面上可根據所需的彎弧段數輸入弧長、半徑數控程序自動調節兩下軸高度一次自動完成多段彎弧、最多一次可以彎曲8段不同半徑的弧度。 |
|
機床重量 |
3000Kg | |
|
選配功能、裝置 |
型材彎弧模具 | |
